PNT Chart Pro - Multigráfico

O Multigráfico é uma ferramenta que permite que você use layouts predefinidos. Os layouts dividem um espaço de trabalho para encaixar vários gráficos em uma tela ao mesmo tempo. Cada gráfico pode exibir dados para um instrumento específico, período de agregação, tipo de gráfico; pode ter uma aparência personalizada exclusiva e assim por diante.

Os elementos e dados do gráfico para cada gráfico em um multigráfico podem ser sincronizados em todos os gráficos no layout. Isso significa que as alterações feitas em qualquer gráfico em um modo multigráfico são aplicadas a todos os gráficos. Você pode escolher exatamente quais elementos e dados sincronizar em todos os gráficos selecionando os itens apropriados na coluna Multigráfico > Sincronizar.  .

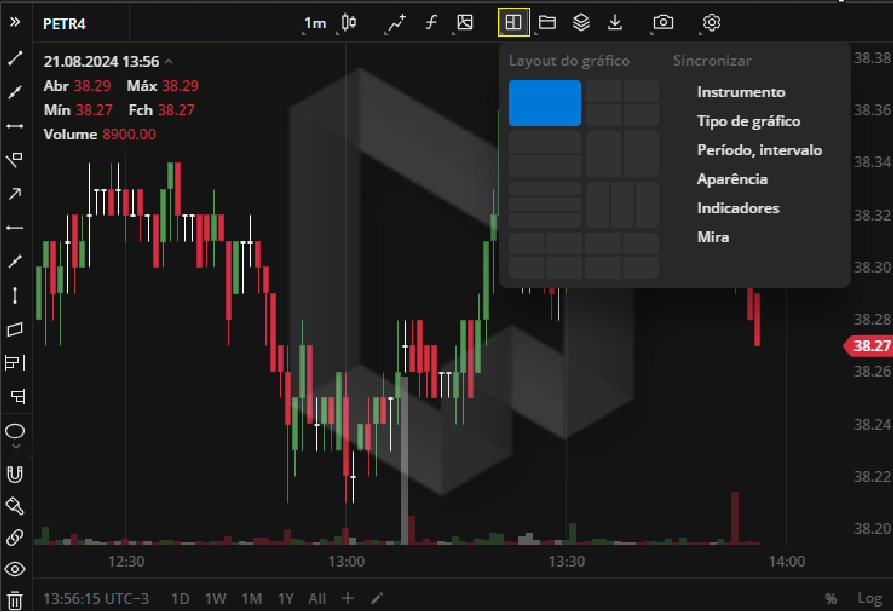

Para usar o modo Multigráfico , clique no ícone na Toolbar no centro superior dos gráficos. Depois, clique em um dos layouts disponíveis.

Atualmente, há 7 layouts de gráficos disponíveis:

• gráfico único (padrão)
• Layout de 4 gráficos
• layout horizontal de 2 gráficos
• layout vertical de 2 gráficos
• layout horizontal de 3 gráficos
• layout vertical de 3 gráficos
• Layout de 8 gráficos

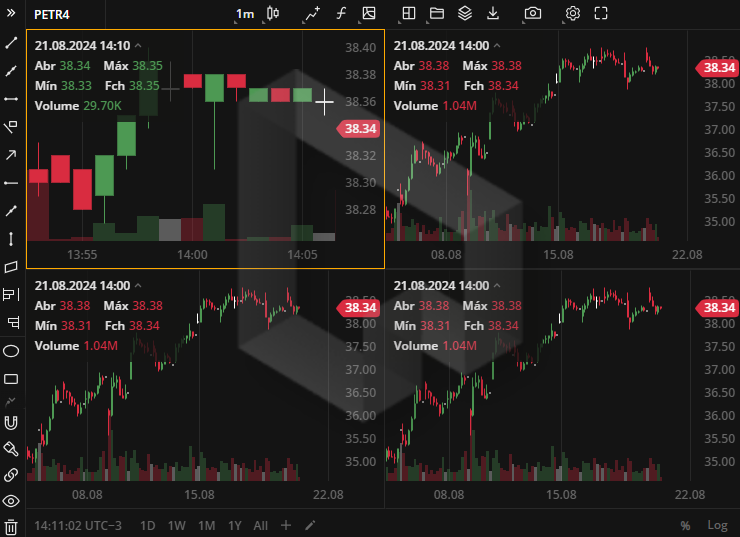

Como personalizar um único gráfico em um layout multigráfico

1. Certifique-se de que nenhum item esteja selecionado na coluna Multigráfico> Sincronizar  .
2. Clique em um dos gráficos no layout.
3. Faça alterações nas configurações do gráfico  ou altere um instrumento/período de agregação para o gráfico.
4. As alterações serão aplicadas somente ao gráfico selecionado.

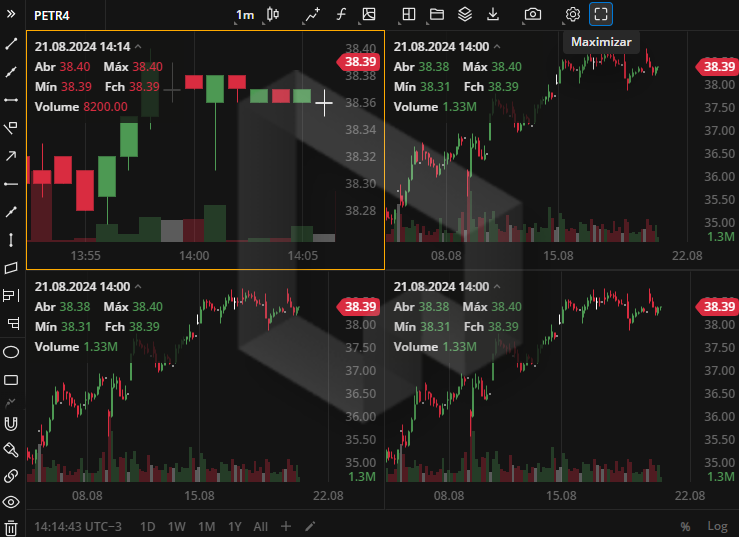

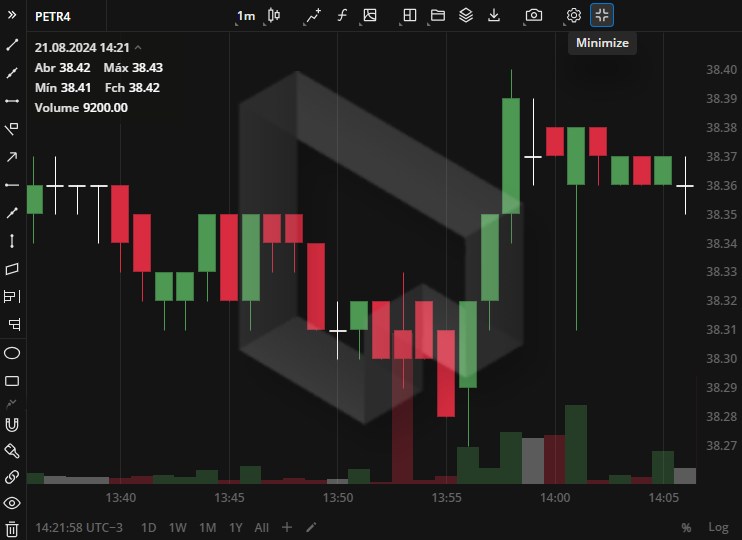

Nota: Após selecionar um gráfico em um layout multigráfico, você pode alternar entre a visualização de gráfico único e a visualização multichart. Para fazer isso, clique no ícone Maximizar/Minimizar na Barra de Ferramentas no centro superior dos gráficos

Como sincronizar gráficos em um layout multigráfico

1. Clique em um dos gráficos no layout.
2. Vá para Multigráfico > Sincronizar e selecione os itens a serem sincronizados :
   • Instrumento - os dados do instrumento selecionado serão sincronizados em todos os gráficos.
   • Tipo de gráfico - o tipo de gráfico selecionado será sincronizado em todos os gráficos.
   • Período, intervalo - o período ou intervalo de agregação selecionado será sincronizado em todos os gráficos.
   • Aparência - as cores, a grade, a legenda e outros elementos do gráfico definidos nas configurações do gráfico são sincronizados em todos os gráficos.
   • Indicadores - qualquer indicador aplicado a um gráfico no layout será aplicado a todos os outros gráficos.
   • Mira - a mira é sincronizada em todos os gráficos.
3. Dependendo das opções selecionadas na coluna Sincronizar, quaisquer alterações feitas no gráfico selecionado serão aplicadas a todos os outros gráficos no layout.
